大家好~我是熱成像
今天我要主動掀開我神秘的面紗
為了讓大家對我有更深的認識
我決定從上！帝！創！造！宇！宙！講！起！
當年上帝創造世界之后
發現周遭一片漆黑
什么也看不見，包括他自己
于是
他就創造了光
注意了，上帝這個時候
只是把可見光的一面讓世人所知
也就是人們用肉眼看得到的光~
可是隨著時代的發展、人類的進化、生活的改變
上帝覺得該給人類打開不可見光之窗~
在牛頓出生的時候
他拿蘋果提醒了聰明的牛頓
讓他發現了普通白光的構成
是由赤橙黃綠青藍紫七色光構成
這對可見光的研究算是突破性進展了
提示完牛頓
上帝又發現一位小天才不錯
于是他把紅外線的秘密告訴了赫歇爾~
讓赫歇爾發現了
紅光的外側存在著一條看不見的光線
那就是紅外線
紅外線是眾多不可見光線的一種
沿著這個歷史性的發現一路往下
那些對光有追求的科學家們
最終發現
只要物體高于絕對零度
就可以發出紅外線
所以，基本上所有物體都能發出紅外線
（高能預警~專業知識來襲~）
在紅外線中
介于2-1000μm 之間的這部分
被稱為熱紅外線
因?yàn)槲矬w表面的溫度不同
所以發出的熱輻射能量也不同
就可以得到不同的紅外圖像
我
就
這
樣
誕
生
了
在技術人員的研發下
我被更好地研發和生產
滿足人們防火、防盜、測溫和預警等需求
以下是我廣泛地用于工作中的場景
1、自動化檢查
對于許多應用，例如汽車或電子行業的零部件生產，熱數據至關重要。雖然機器視覺軟件可以發現生產問題，但它無法檢測熱異?，F(xiàn)象。熱圖像可為生產專業人員和決策者提供更多的信息。
事實上，在非接觸式精確測溫方面，沒有任何產品可與熱像儀媲美，它為機器視覺增添了一個新的維度，是非接觸式精確測溫和無損檢測等應用的完美解決方案。

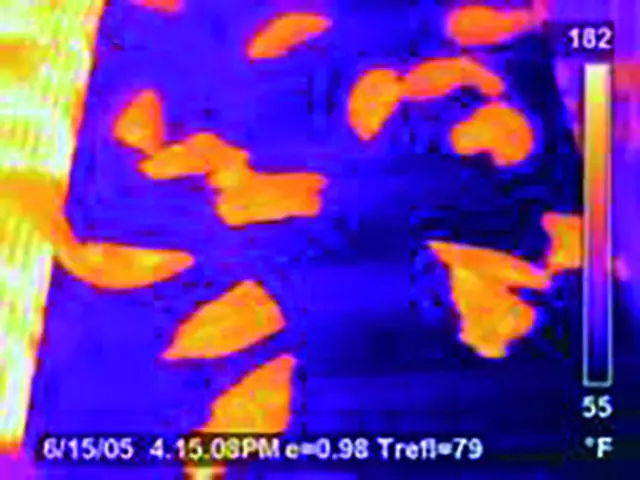

食品生產線質量控制

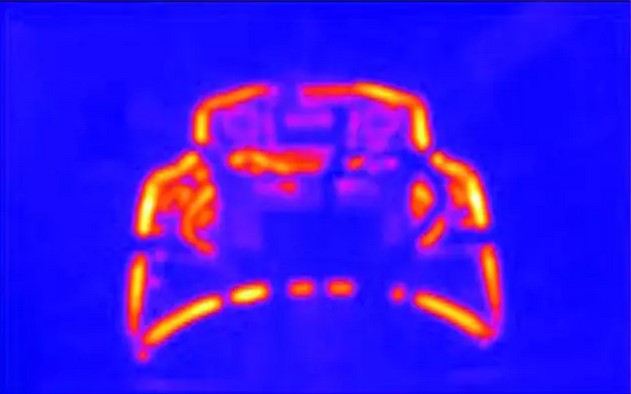

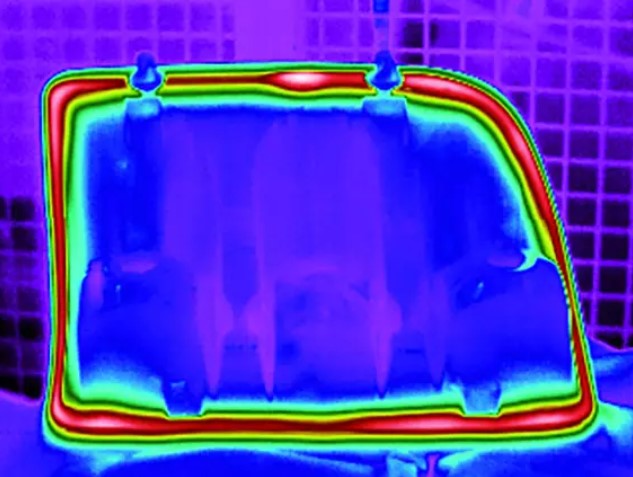

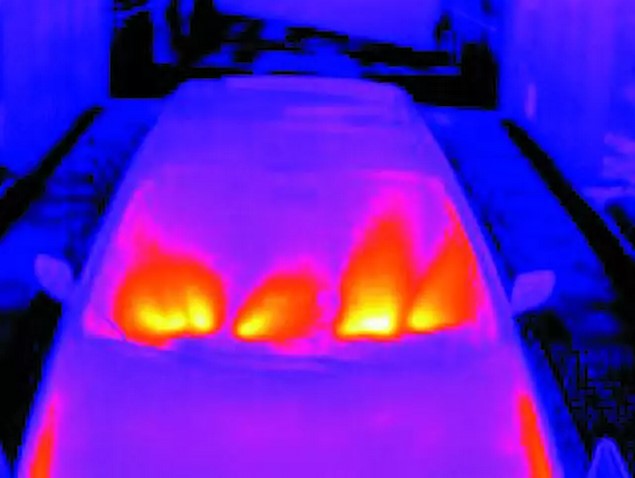

汽車擋風玻璃除霜檢驗
紅外熱像儀檢測有缺陷的電阻

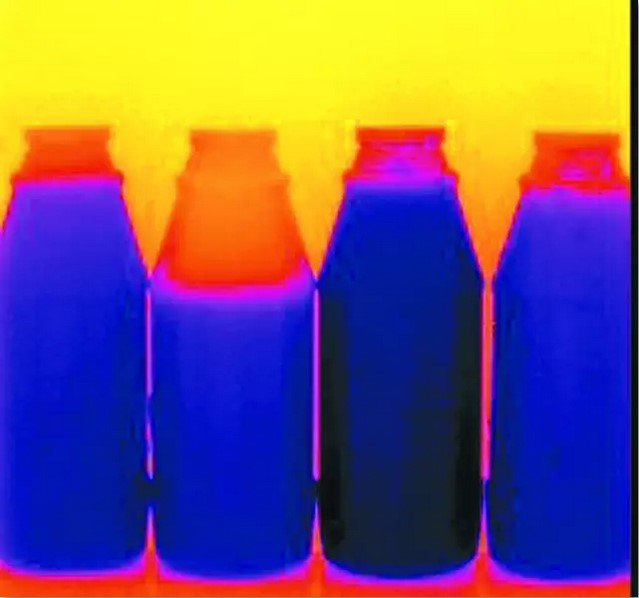

熱圖像顯示瓶子裝得過滿或未裝滿
2、加工過程控制
加工過程控制主要與生產線上特定產品的溫度測量和或外觀檢查息息相關，將所獲得的參數用于控制和改進工藝，以便產品溫度或外觀符合技術參數要求。如確保質量控制、確定產品是否100％檢驗等。紅外熱像儀還可以實現更多，生產工程師可以利用生產過程的有價值的數據來提高整個生產過程的效率。

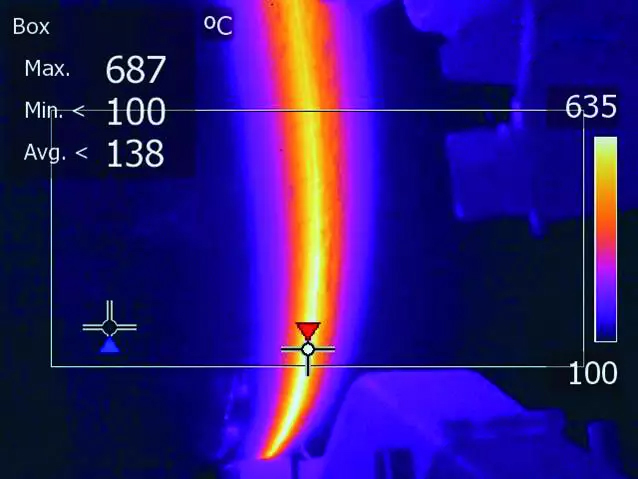

熱圖像顯示感應加熱工作
黑色塑料上的黑色膠
紙張水分表征
控制自動化焊機中管道的定位
3、狀態監測
狀態監測是指在故障出現之前識別出潛在的問題，以防止意外停產，付出昂貴的成本代價?？杀O(jiān)控的典型設備包括高低電壓設備、渦輪機、壓縮機等機電設備。有時候還需要監測整個生產過程，因?yàn)槿魏萎惓６伎赡芤痣U(xiǎn)情。

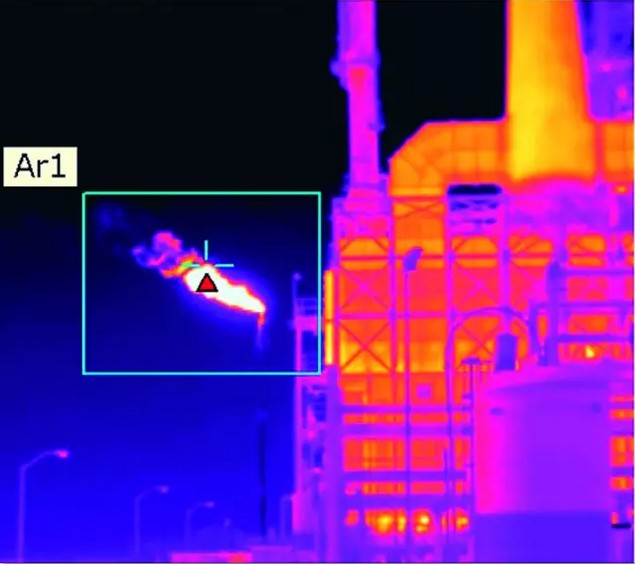

火炬熱圖像

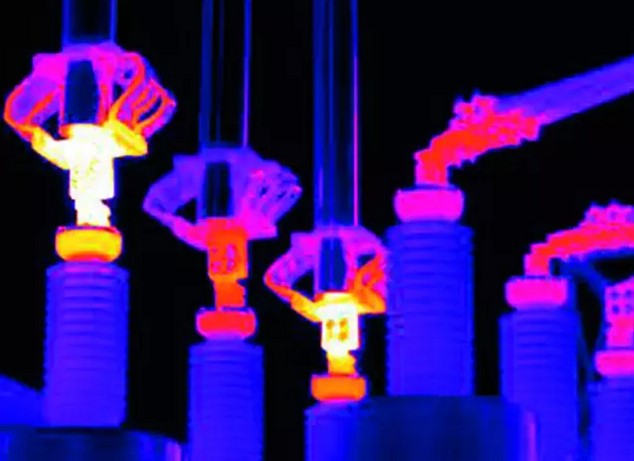

高壓設備的熱檢驗

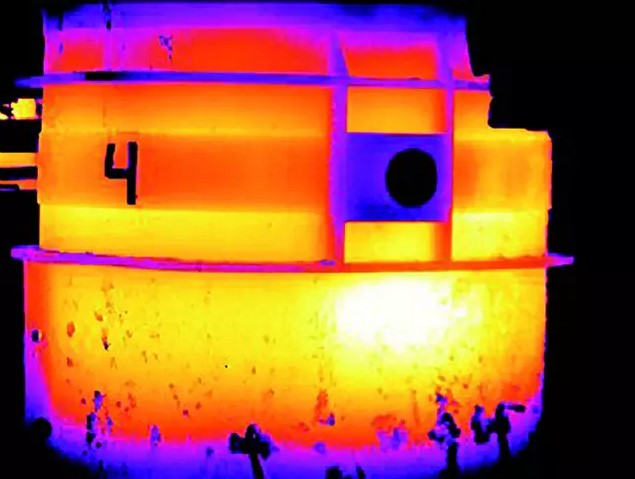

鋼包上的熱點顯示可能存在故障

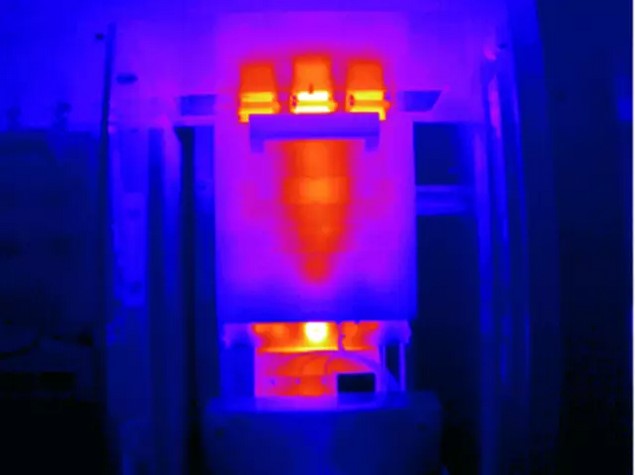

保險絲過載
4、火災預防/探測
火災可以在極短的時間內銷毀整個場所和存儲區域，毀壞的貨物價值巨大，生命成本更是無法計算。盡管倉庫和儲存區通常配有火災報警系統和消防系統，但是這些系統只會在火災引發后才開始發揮作用。 熱像儀可在火災發生前檢測熱點，以便相關人員采取必要措施。

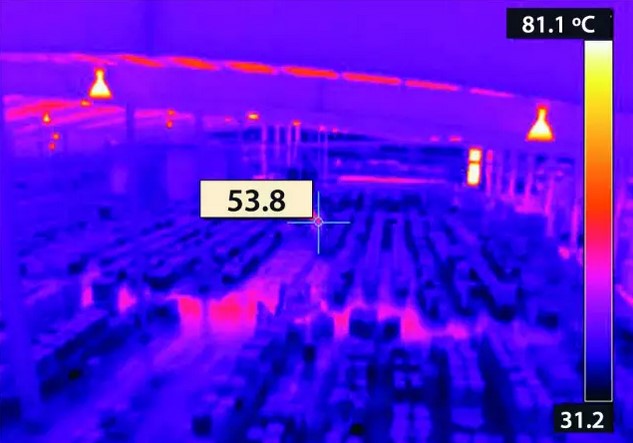

持續監測倉庫

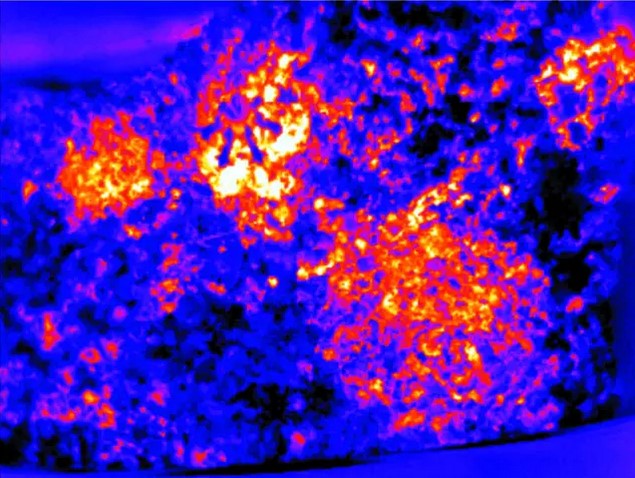

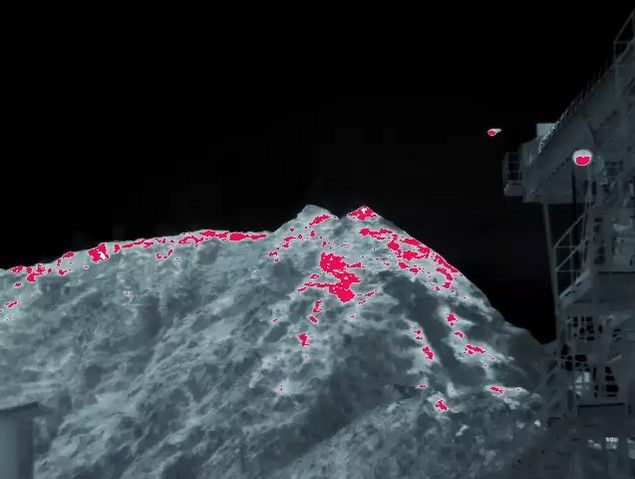

木屑堆中的熱點
探測廢料倉中的火災風險

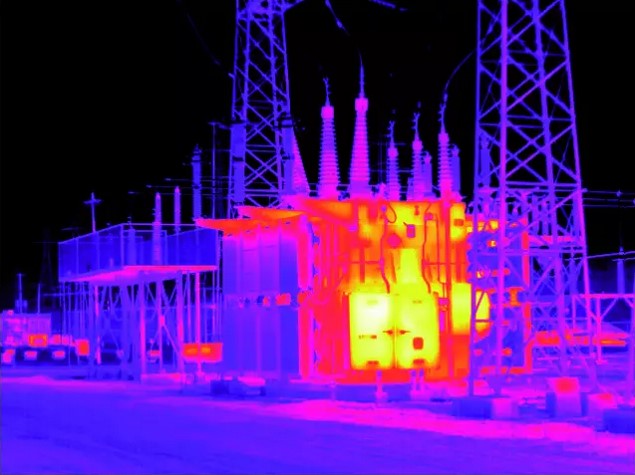

變壓器溫度過高
5、查找滲漏點
紅外熱像儀是可用于快速尋找和檢查管道泄漏的檢測工具,也可以用來檢測鋪設在地板或石膏板下面的水管。紅外熱像儀可以容易地探測到通過表面進行輻射的管道熱量的真實情況。

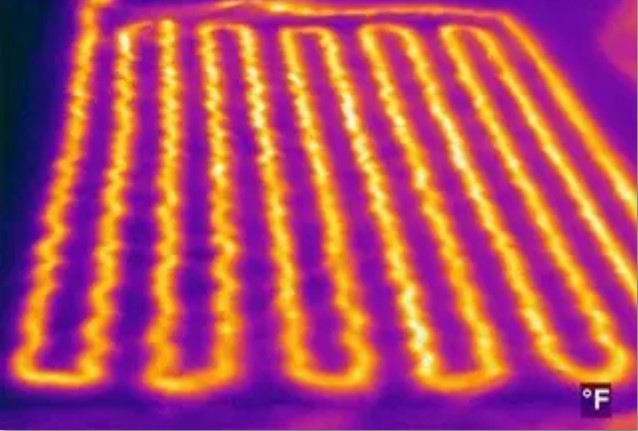

一個典型的實例是尋找地板加熱系統發生滲漏的位置。在紅外熱像儀的幫助下，加熱系統的滲漏點可以被檢修人員發現并及時維修。精確確定滲漏點位置可以避免不必要的開挖過程，節省開支。
6、檢測樓宇結構
紅外熱像儀是尋找樓宇缺陷最快捷的有效檢測工具。它可以用來檢測建筑結構的合格情況,并能夠?qū)崃繐p失、潮濕和空氣泄露等各種問題快速轉化為可見的彩色熱圖像。
7、房屋干燥
為了加快樓宇的干燥過程，通常需要使用干燥設備。干燥設備生成的熱量能夠蒸發墻壁和其他區域的水份。仍然潮濕的區域可以被紅外熱像儀方便地加以檢測，并在紅外圖像中以“冷點”形式出現。

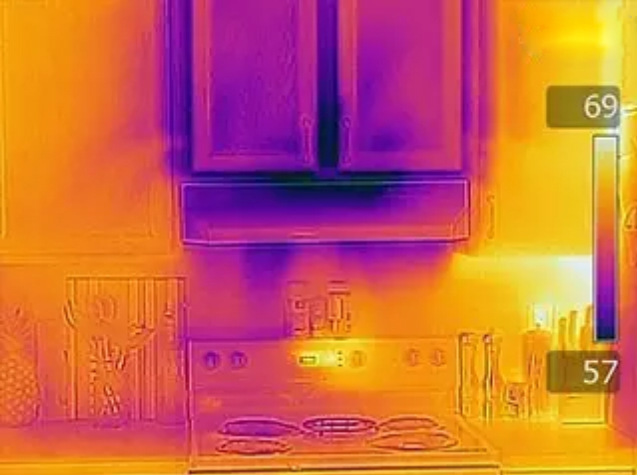

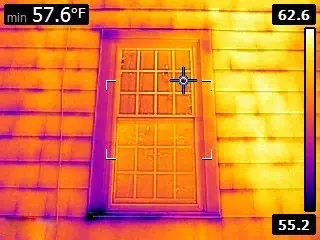

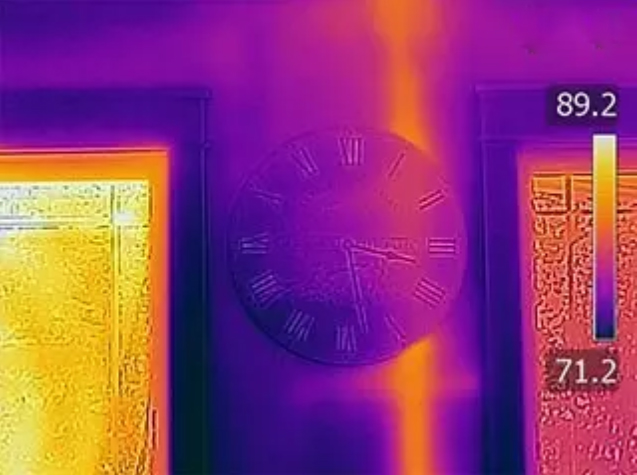

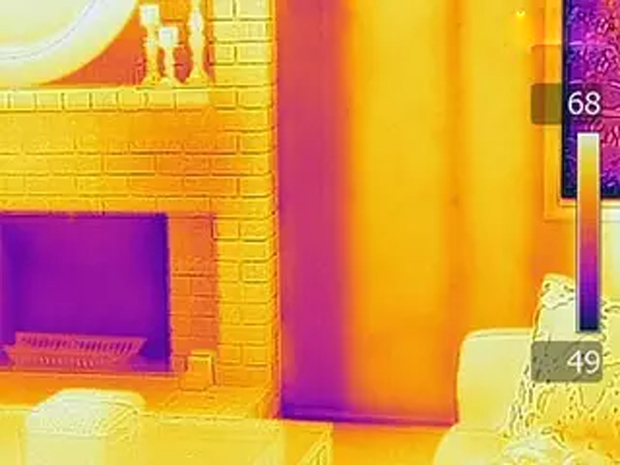

8、能量損失的可視化
熱梯度不僅能夠顯示房屋內能量損失的位置，還可以導致周圍空氣中水份的冷凝或沉積，因此，在這些區域?qū)⒆躺咕?，從而影響居住者的身體健康。紅外熱像儀能夠快速找到這些問題。
9、二次規劃和質量保證
紅外技術不僅適用于二次規劃，也同樣可用于樓房的質量保證和日常檢測。從施工干燥的熱圖像中，我們可以看到干燥過程的進展，從而采取必要的措施來加速干燥過程。如果通過紅外熱像儀來加快干燥過程，并且通過紅外圖像加以驗證，表明房屋已經完全干燥，這意味著能夠更快地向業主交房，同時，也意味著建筑商能夠獲得更大利益。

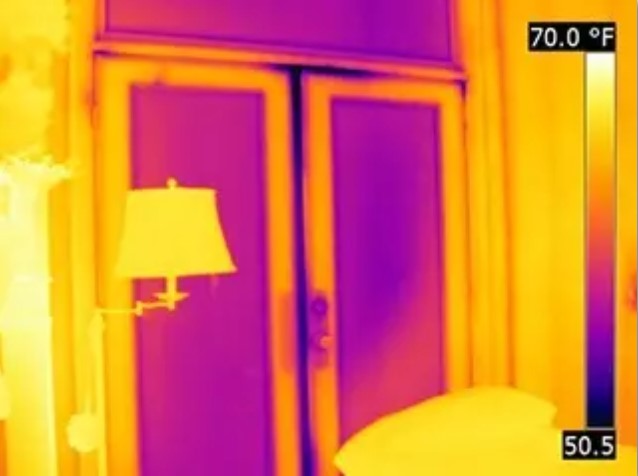

10、檢測空氣泄露點
用于檢測空氣泄露點的常用方法是通過檢測空氣交換率并采用一種被稱為“風門”的檢測過程。在該過程中，房屋內會產生負壓。此時，室外的壓力大于室內的壓力，因此，空氣將會從密封不嚴的區域進入。紅外熱像儀能夠快速檢測到流動的氣流，密封不嚴的區域就可以很方便地被加以識別，并且在完成下一步工序之前解決問題，從而避免由潛在的施工問題變成花費昂貴的棘手問題。

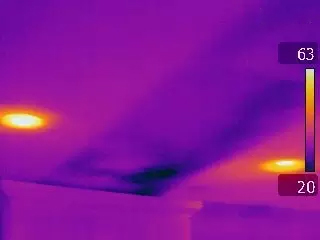

11、尋找屋頂滲漏點
對屋頂滲漏系統進行評估也是紅外熱像儀常見的應用之一。水蓄熱的時間比正常屋頂材料蓄熱的時間長，當屋頂在夜間冷卻下來后，有水的區域由于其溫度比其他區域高，因此，可以輕松被紅外熱像儀檢測出來。僅僅修理屋頂?shù)臐B漏區域而不用更換整個屋頂，大大節省了成本。
12、建筑翻新
紅外熱像儀還可以對樓宇和古建筑的翻新工程提供非常有價值的信息。被灰泥掩蓋的建筑框架在紅外圖像中變得清晰可見。它還可以用來判斷裸露的框架是否有用。紅外熱像儀可以對早期墻壁灰泥脫落的具體位置進行檢測，及時有效地采取保護的措施。

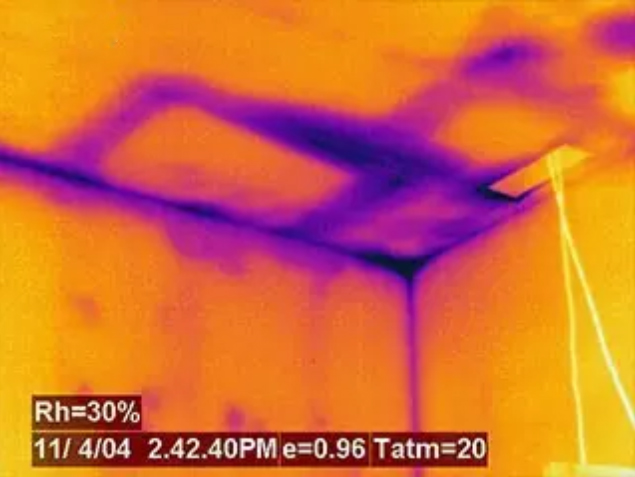

13、避免霉菌侵襲
霉菌會損壞建筑物結構。如果在生活或辦公區域內存在霉菌,還將帶來健康危害和過敏癥狀。在外界空氣的水分能夠形成露滴的潮濕區域是最適宜真菌生長和快速繁殖的先決條件。墻壁、墻紙和油漆中的礦物質是霉菌的最佳滋生地。帶有特殊的露點可視化功能軟件的紅外熱像儀可自動進行檢測，并對問題區域進行顏色報警。在檢測現場便可早期識別潛在問題。
14、工業研發
紅外熱像儀能幫助開發人員分析、觀測和量化研發項目的散熱和熱屬性。此舉有利于開發項目的熱效率得到持續、穩定的控制，縮短設計周期，避免代價高昂的產品召回。
電氣檢測

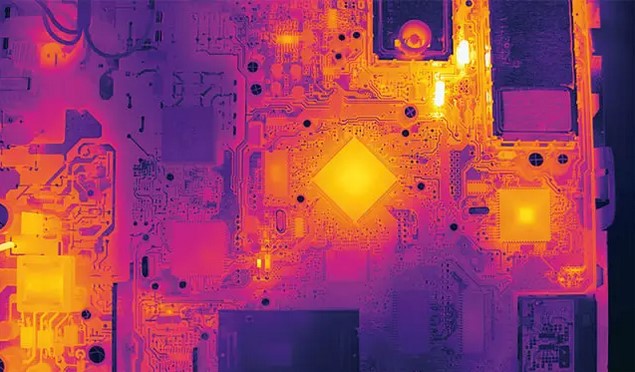

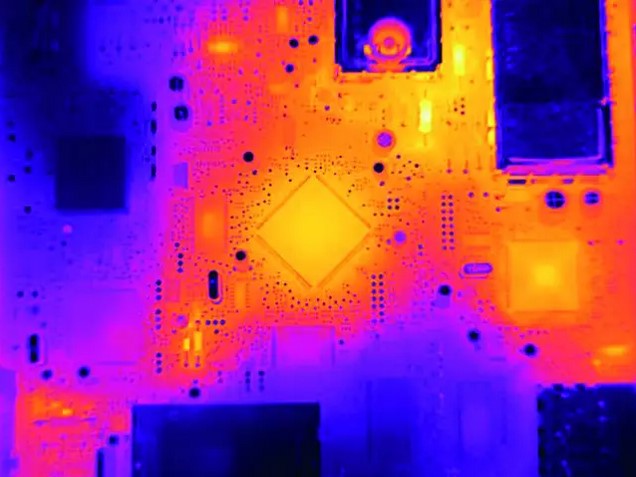

印刷電路板
印刷電路板設計面臨的挑戰是如何在不降低產品的性能或成本的前提下進行散熱管理。由于電子組件的尺寸越來越小，要準確了解其熱信息異常困難。但是，借助熱成像技術，工程師能輕松地將他們制造設備的熱圖可視化和量化。如果在復雜印刷電路板的設計階段就投入使用紅外熱像儀，便能有效避免后續故障和昂貴的召回。
汽車行業

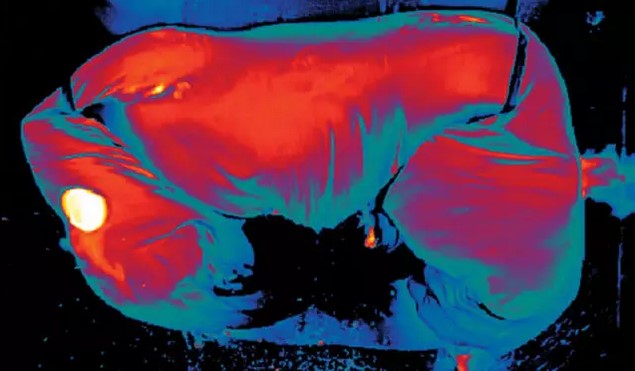

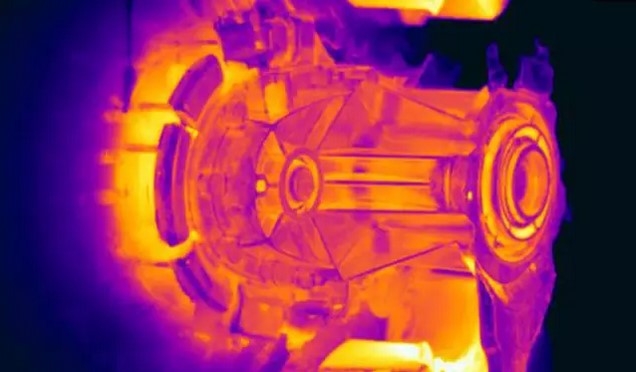

汽車鑄件
為了生產出更高效、更安全和更高性能的汽車，汽車產業在研發環節投入的資金相當高，往往是其它產業無法企及的。汽車產業的其中一項成功要訣就是將可靠的新產品以更快的速度投入市場。熱成像能幫助汽車工程師們改善安全氣囊系統的設計，驗證供暖和制冷系統的效率，量化熱沖擊對輪胎磨損的影響，檢測連接處和焊接處的性能質量等……
工業試驗室試驗臺

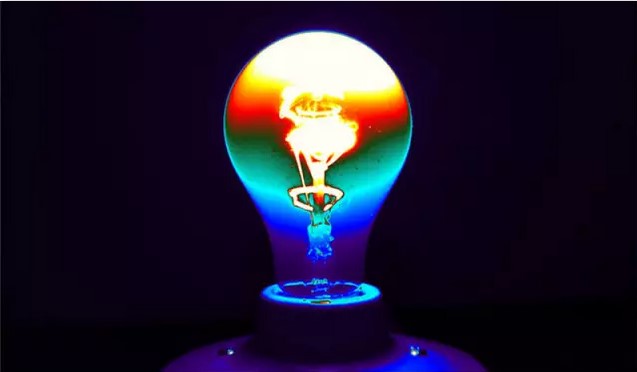

玻璃燈泡調光器
將新產品更快投入市場，這是許多行業的“成功秘訣”之一。在產品設計流程中，越早使用紅外熱成像技術進行熱模型驗證和故障分析，或僅僅是用于更好的布置熱電偶，就越能從中獲益。借助紅外技術，公司可以縮短研發周期、提高產品質量，從而增加公司盈利。
制藥產業

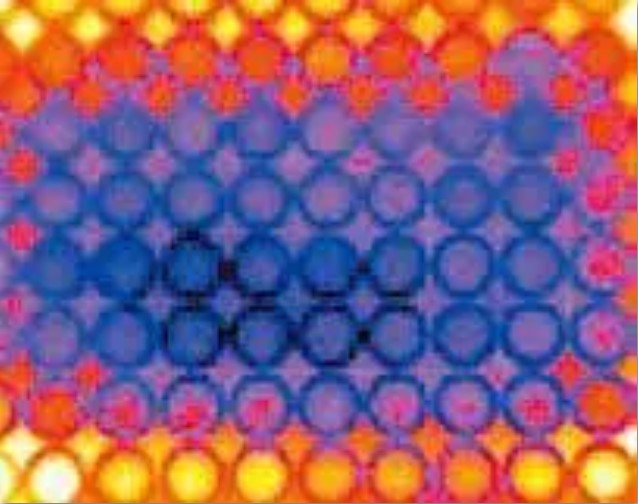

微量滴定盤
借助紅外技術進行新藥品研發?？茖W(xué)家們通過觀測化學反應的溫度變化，研究滴定盤中發生的變化。
15、學術研究
熱成像技術在大學教室和實驗室中越來越受歡迎。在教學環境中，導師們使用熱成像技術幫學生認識熱傳遞和熱力學理論，加深他們對重要概念的理解。
生命科學

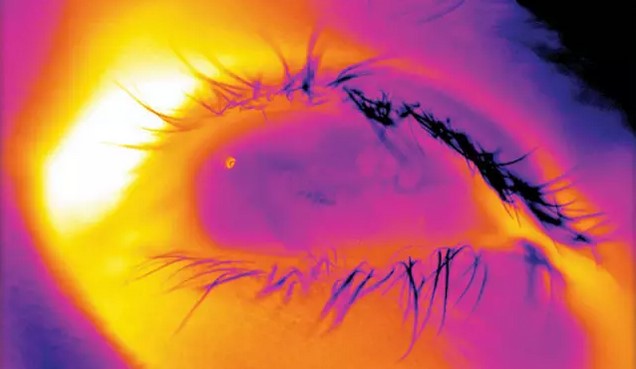

眼睛分析
熱成像是一種精確、可計量、非接觸式的診斷技術，可用于觀測和量化表面溫度的變化情況。其應用包括：血管評估，組織狀況監測，肌肉拉傷分析和出血點檢測等。
快速移動事件
安全氣囊突然展開
高速紅外成像擁有微秒級的曝光時間，可以定格動態場景的視覺運動，捕捉每秒10,000幀以上的幀頻。研究應用領域包括：射擊，超音速射彈，爆炸，燃燒過程，激光等許多領域。
紅外顯微成像

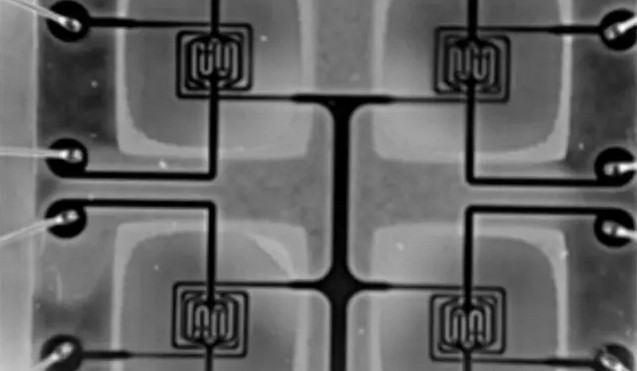

集成電路評估
紅外熱像儀同顯微鏡相結合就變成了一臺熱成像顯微鏡，能夠?qū)π〉?微米的目標進行精確測溫。研究人員使用熱成像顯微鏡能以非接觸的方式描繪組件和半導體襯底的熱性能。
寬溫度范圍現象

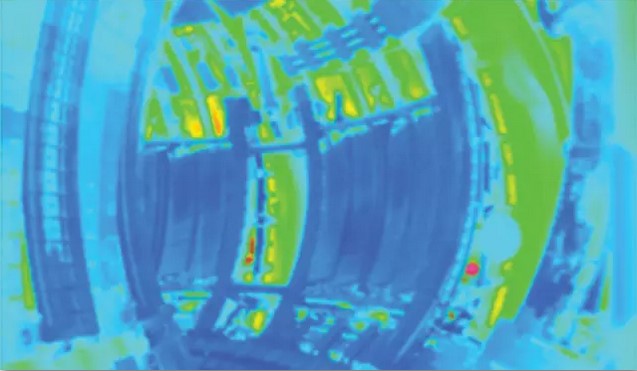

JET聚變等離子反應器
對JET聚變等離子反應器進行測溫時，需要一臺具有滾動積分時間，超幀頻和實時溫度范圍擴展功能的熱像儀。
16、無損檢測(NDT)/材料檢測
NDT是一種廣泛用于材料、組件和系統屬性評估且不對檢測對象構成損害的方法。帶有鎖相功能的紅外熱像儀能夠完成各種先進的檢測，比如NDT、應力測繪，還能用于發現低至1 mK的細小溫差。
應力分析

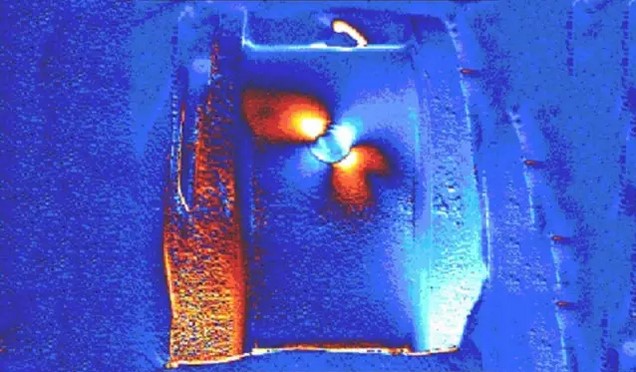

汽車部件應力測繪
應力測試和疲勞測試是機械工程和材料科學中常用的測試方法，但對于復雜結構卻只能提供有限的信息。即便是幾何結構復雜的組件，熱應力測繪也能同時提供數千個應力測量結果。與應變儀相比，這種技術能為研究者們提供更快速、更完整的信息。
復合材料

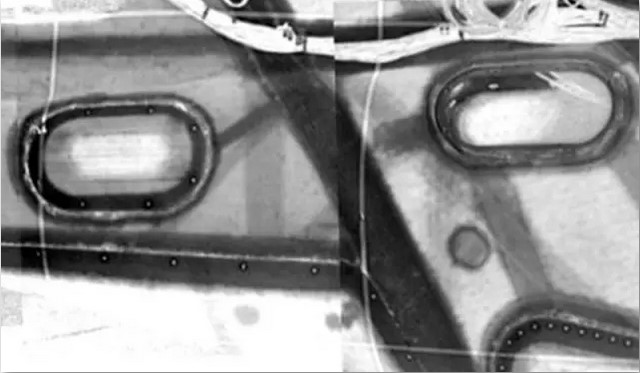

復合材料缺陷檢測
無損熱檢測能夠通過目標激發，觀察目標表面的熱差異來檢測內部缺陷。對于檢測復合材料的孔洞、層離、藏水非常有價值。
太陽能電池

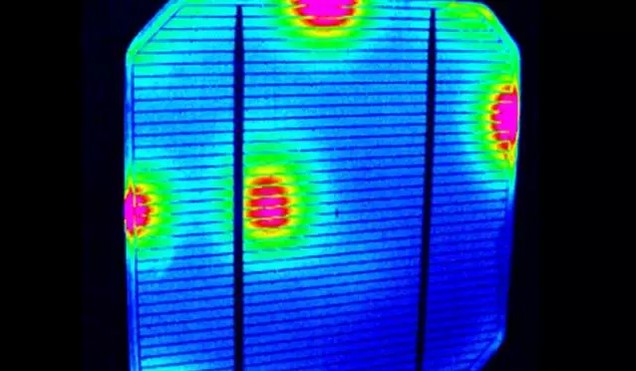

鎖相太陽能電池診斷
太陽能電池可能存在電氣分流問題。當太陽能電池通電時，這些分流就可以使用鎖相熱成像輕松檢測出來。鎖相光致發光測試可以使用近紅外熱像儀實現。
裂紋檢測

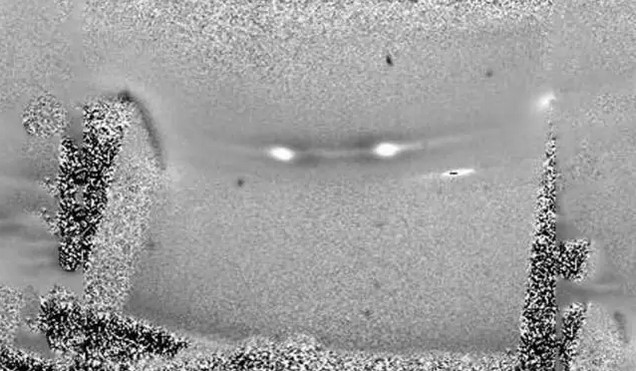

感應式裂紋檢測
通過將捕捉的熱圖像與振動頻率或進入某一部件的超聲能量同步，就能實現對關鍵部件的裂紋進行鎖相熱成像檢測。表面裂紋出的摩擦?xí)a(chǎn)生熱量，這樣細小的裂紋和斷裂無需使用染料或滲透液就能看得見。這種形式的NDT無需紫外線照射就能實現對大型部件或復雜固件的檢測。
紅外熱像儀的應用范疇還遠遠不只這些，比如電氣和機械領域、測試測量領域、消防領域、無人機領域等等！
